Защитно-улавливающие решетки (ЗУР) навесы и козырьки

Защитно-улавливающие решетки предназначены для длительного использования и ловли падающих предметов.

Улавливающие решетки ЗУР (защитные козырьки), их виды и значение в ходе осуществления строительных работ. Материалы для изготовления защитных навесов и преимущества.

Особенности конструкции и область применения защитных козырьков:

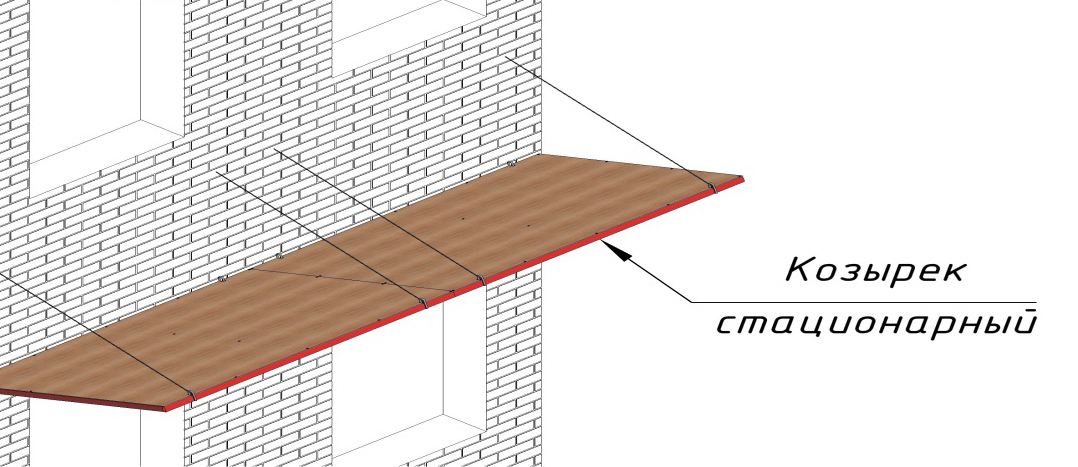

• Рабочая часть стационарного козырька - влагостойкая фанера.

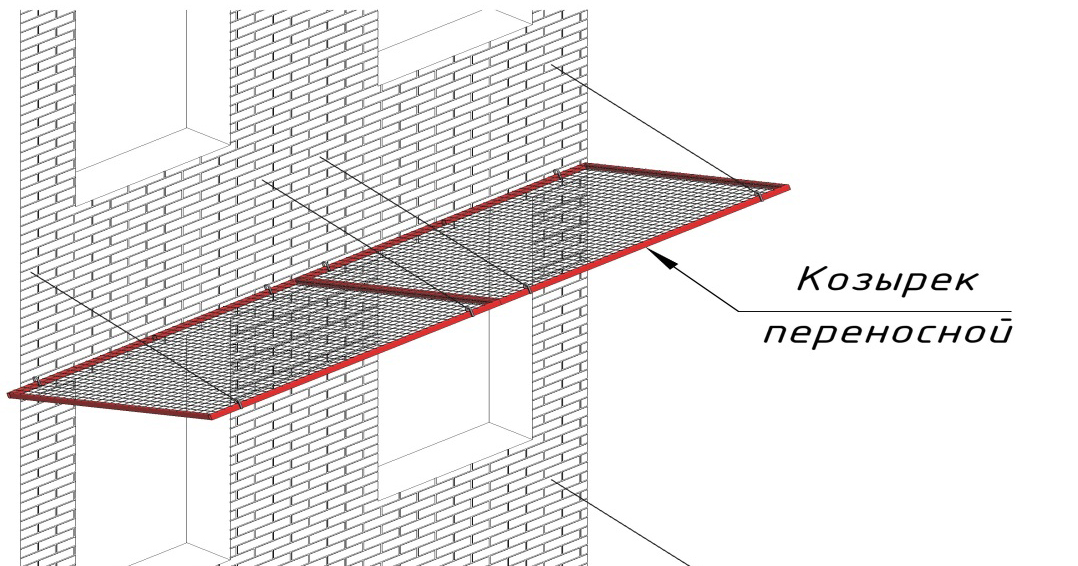

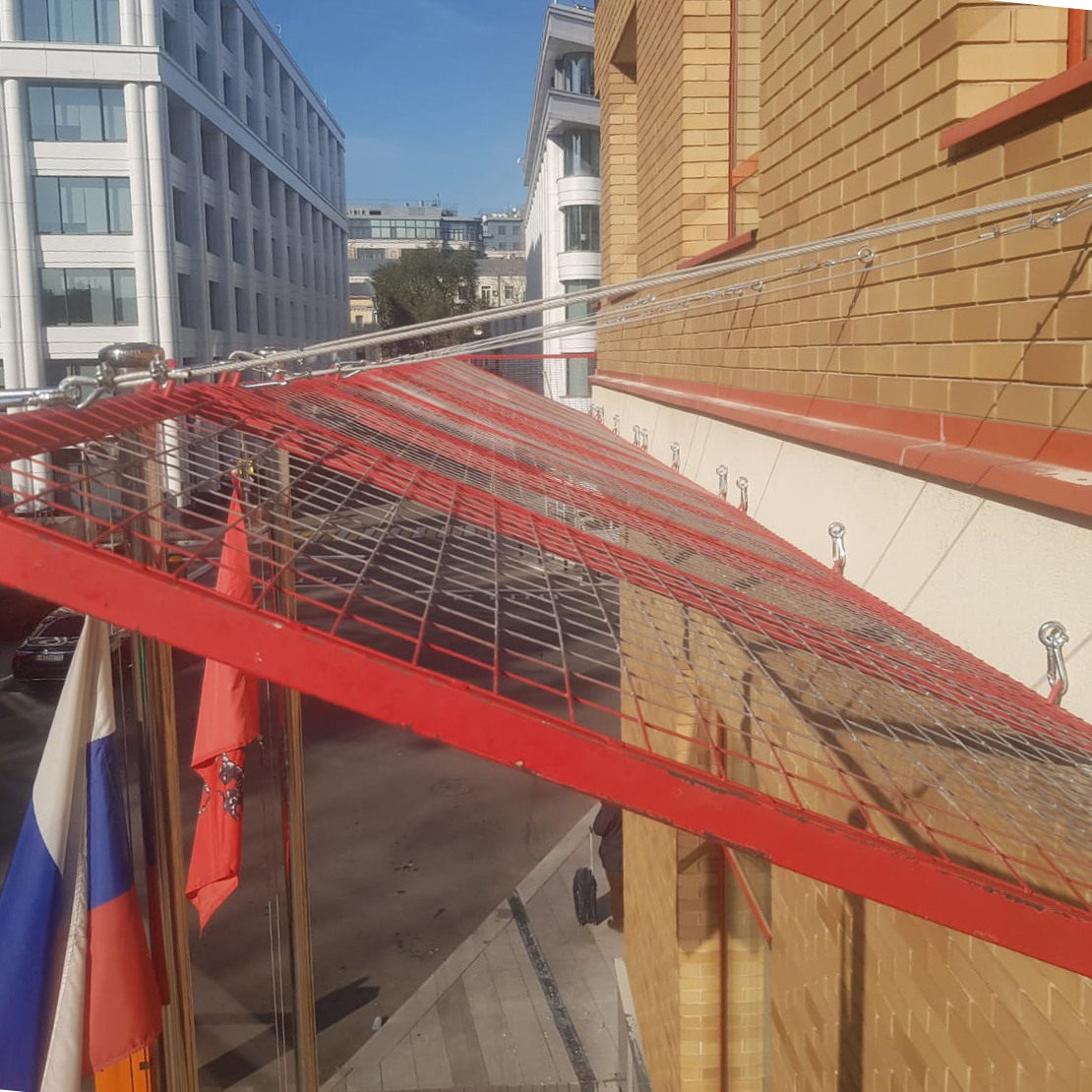

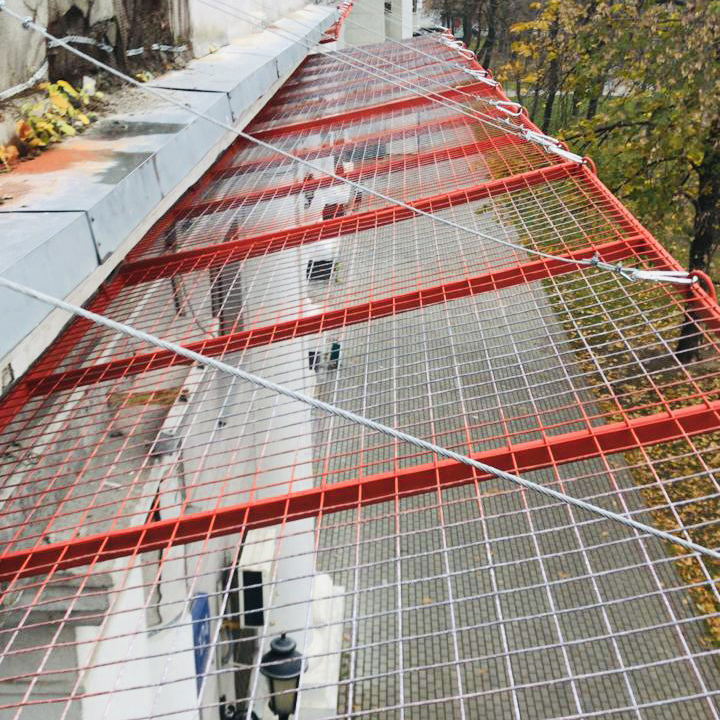

• Рабочая часть переносного козырька (улавливающие решетки ЗУР) - сварная металлическая сетка с ячейкой 50*50 мм.
• Область применения защитного козырька - улавливания строительного мусора.

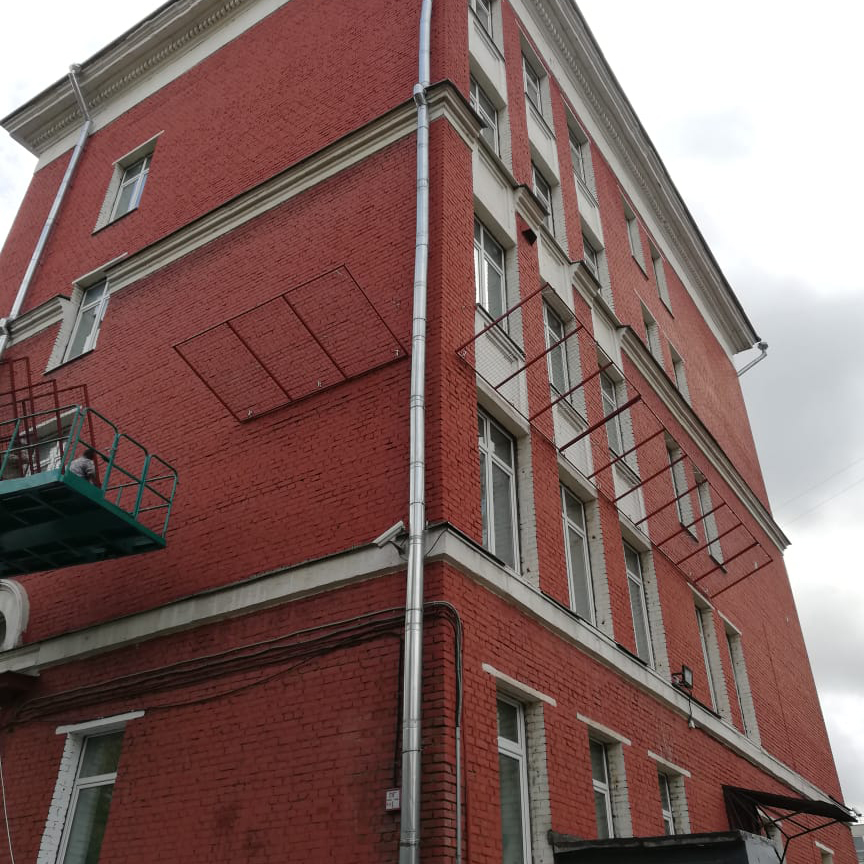

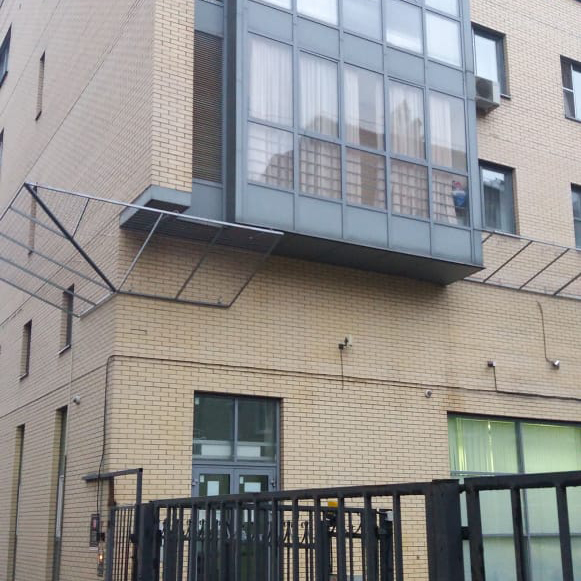

• Крепление защитного козырька - место установки - отвесные стены и готовые здания, устанавливаются на кирпичную стену с помощью комплекта крепежа.
• Количество занимаемых этажей - 1 (один).

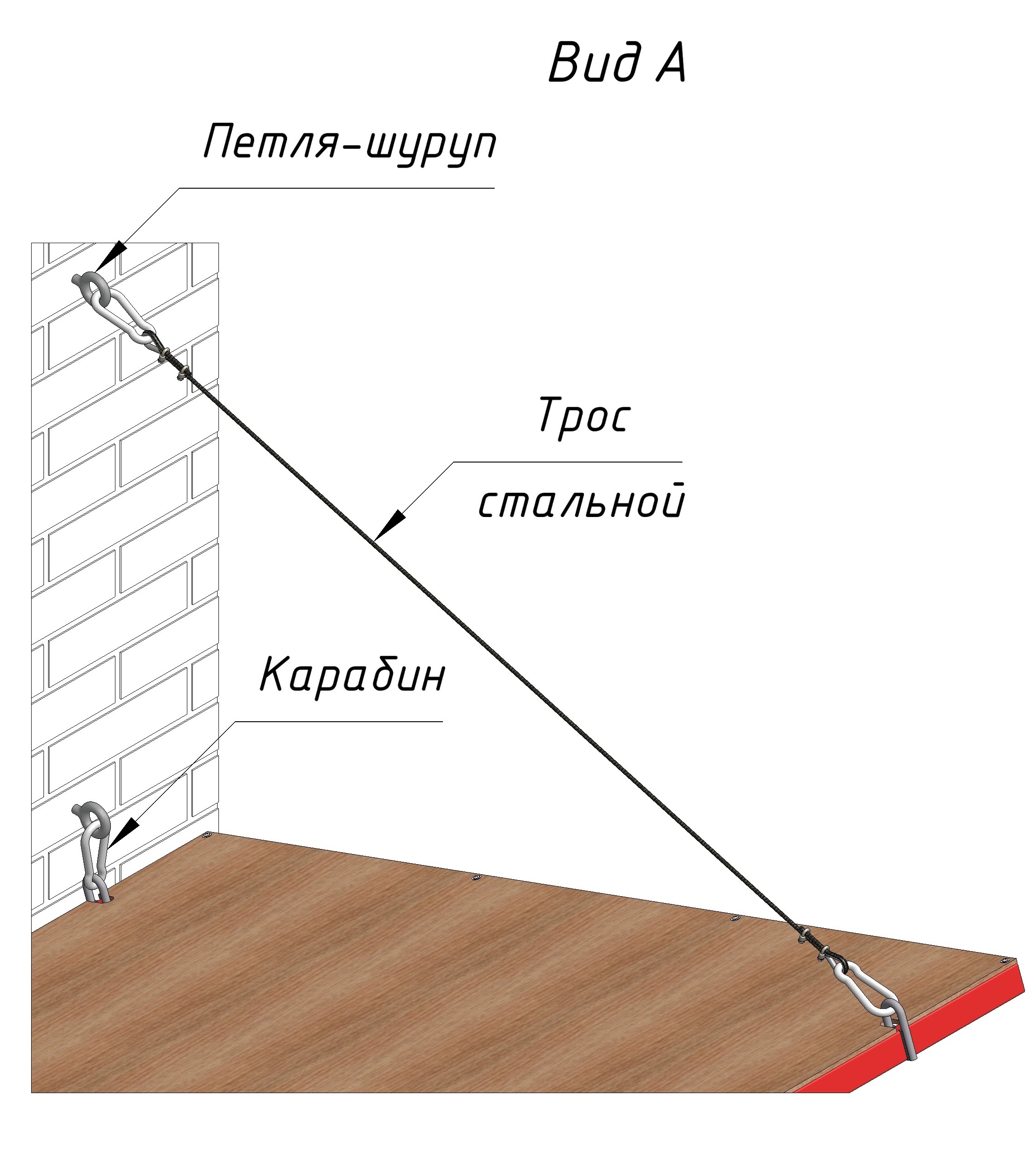

• Состав комплекта крепежа: стальной трос, коуши, карабины, зажимы, шурупы с дюбелями.

Конструкция защитного навеса обеспечивает необходимую прочность и жесткость при приложении сосредоточенной нагрузки в середине пролета величиной 160 кгс, предусмотренной в СНиП 12 - 04 - 2002 «Безопасность труда в строительстве. Часть 2. Строительное производство».
Сварные швы конструкции соответствуют ГОСТ 5264-80.
Конструкция окрашена грунтом ГФ-021 в соответствии с ГОСТ 9.032-74.
Комплектующие элементы, применяемые при изготовлении навесов, имеют документацию, подтверждающую соответствие стандартам, ТУ или сертификат соответствия.

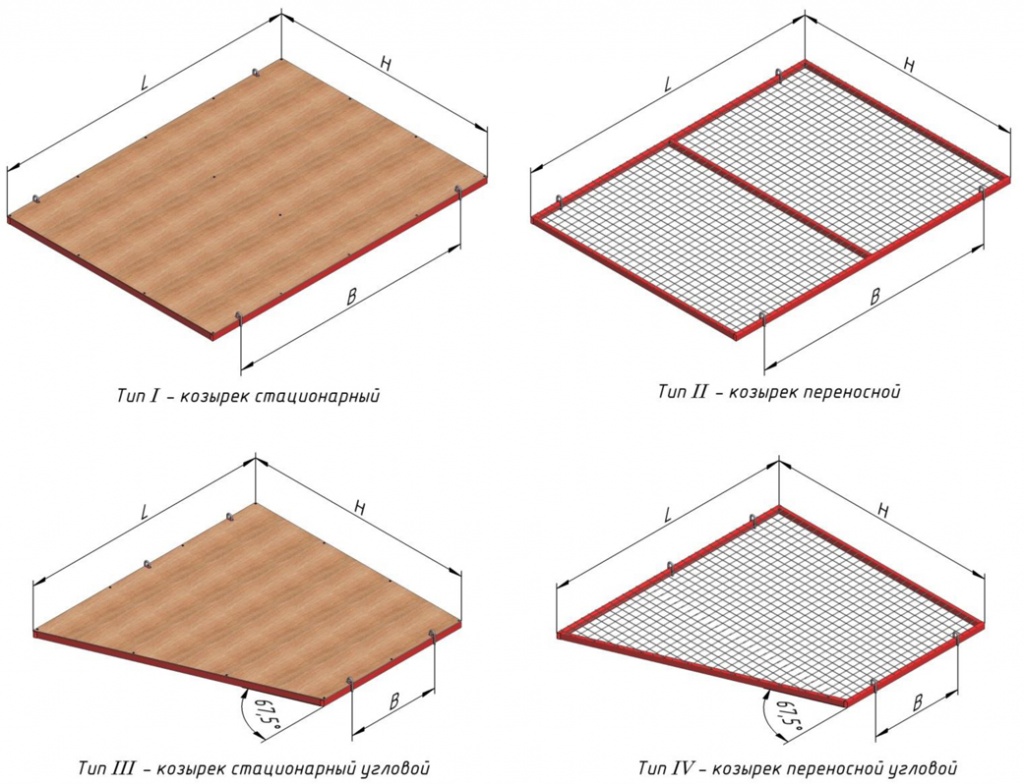

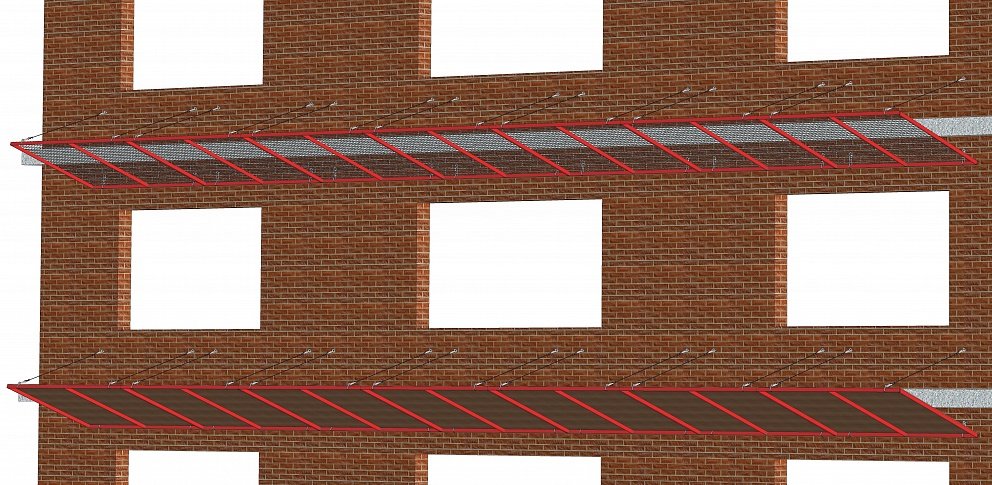

Основные размеры защитных козырьков

Обозначение	Тип (рис. 1)	Размеры LхHхВ (мм)	Вес (кг)
КС 1,5х1	I	1000х1500х600	13,8
КС 1,5х1,5	I	1500х1500х1100	18,0
КС 1,5х2	I	2000х1500х1600	24,7
КС 1,5х3	I	3000х1500х1300	35,8
КС 1,5у	III	1620х1500х600	16,6
КП 1,5х1	II	1000х1500х600	12,0
КП 1,5х1,5	II	1500х1500х1100	15,2
КП 1,5х2	II	2000х1500х1600	21,0
1,5х1	II	3000х1500х1300	30,2
КП 1,5у	IV	1620х1500х600	14,2
