Стойки ограждения перекрытий «Стела»

Стойки ограждения «Стела» предназначены для создания инвентарных перекрытий зданий и сооружений, ограждения опасных зон и безопасного проведения строительно-монтажных работ.

Конструкция кронштейна ограждения

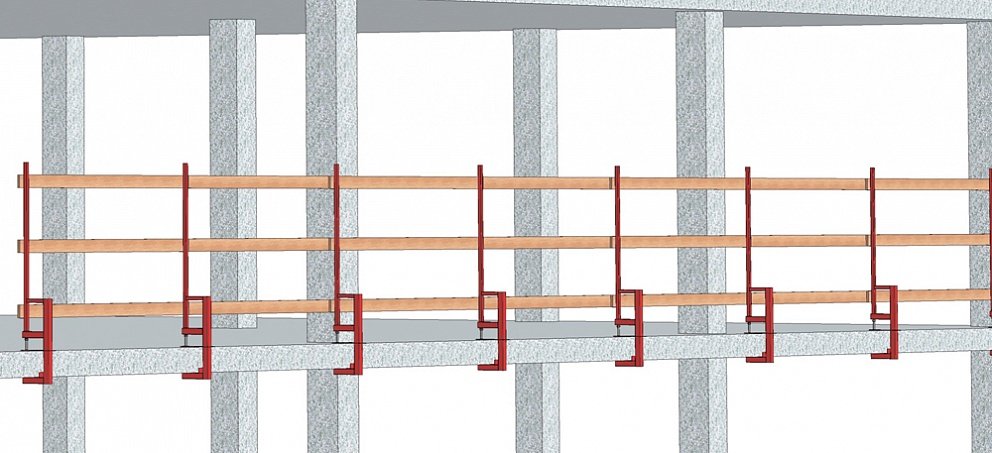

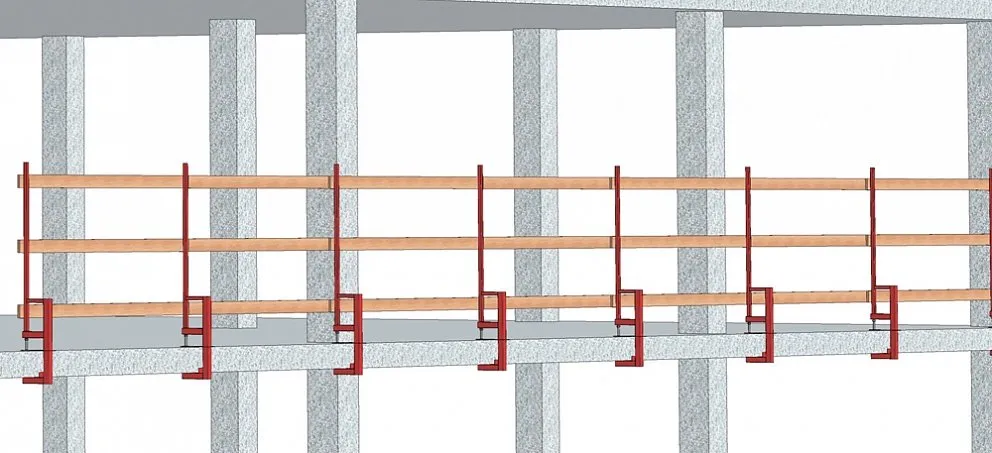

Применение стойки ограждения «Стела»

Металлическая стойка для ограждения перекрытий «Стела», устанавливается стационарно на монолитном перекрытии строящихся жилых, промышленных, общественных зданий и сооружений. Кронштейн ограждения служит для организации ограждения предотвращающего непреднамеренный доступ человека к границе перепада по высоте. Инвентарные стойки «Стела» гораздо надежнее других видов ограждений, имеет более продолжительный срок службы.



Технические характеристики стойки ограждения перекрытий «Стела»:

Масса	11,5 кг
Ширина захвата	150-250/250-350 мм
Высота ограждения	1,3 метра
Допустимая нагрузка	80 кг.
Ограждающие пояса	3 шт.

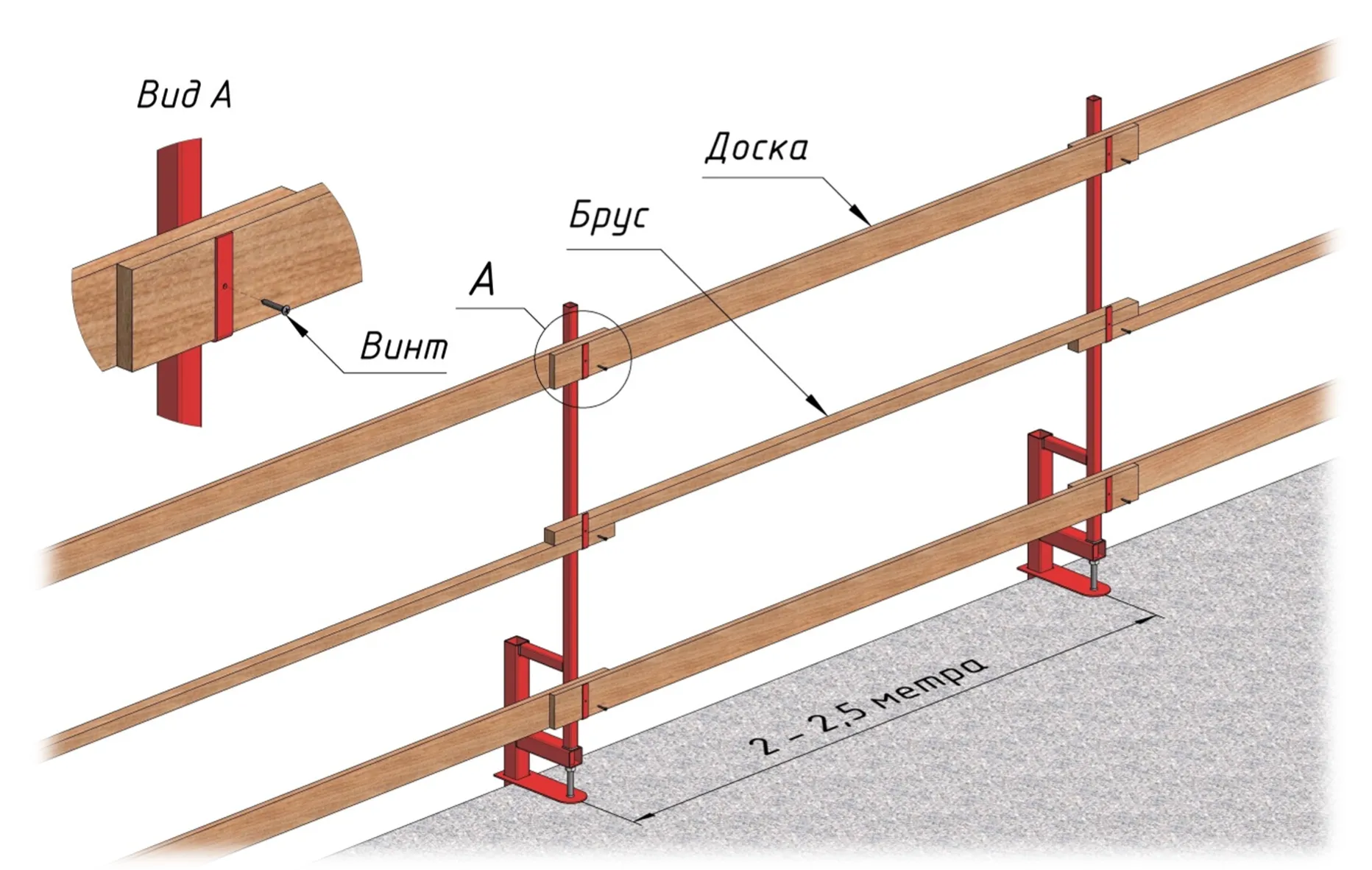

Шаг установки	2-2,5 метра.
Покраска	Грунт

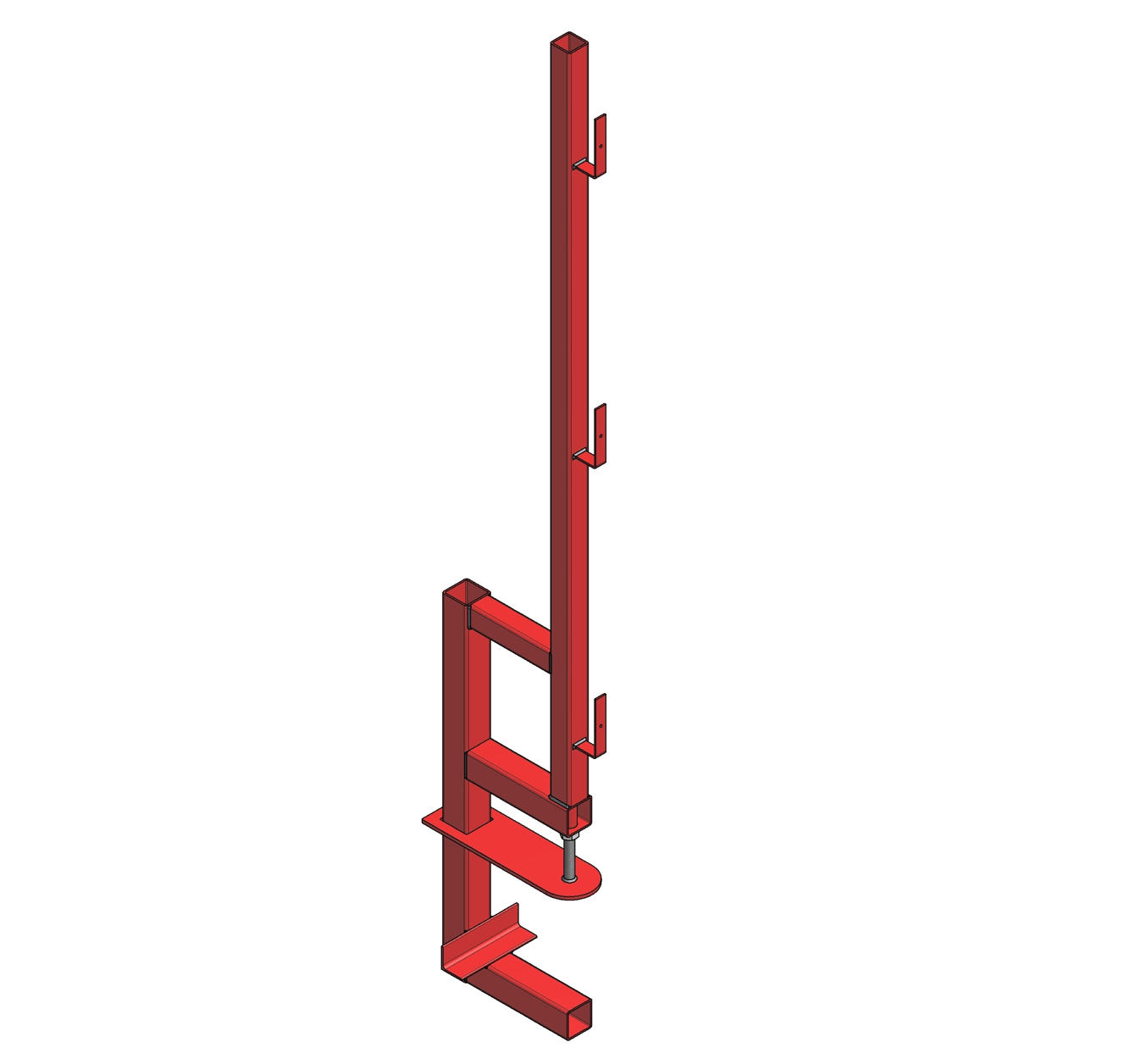

Конструкция и особенности стойки ограждения «Стела»

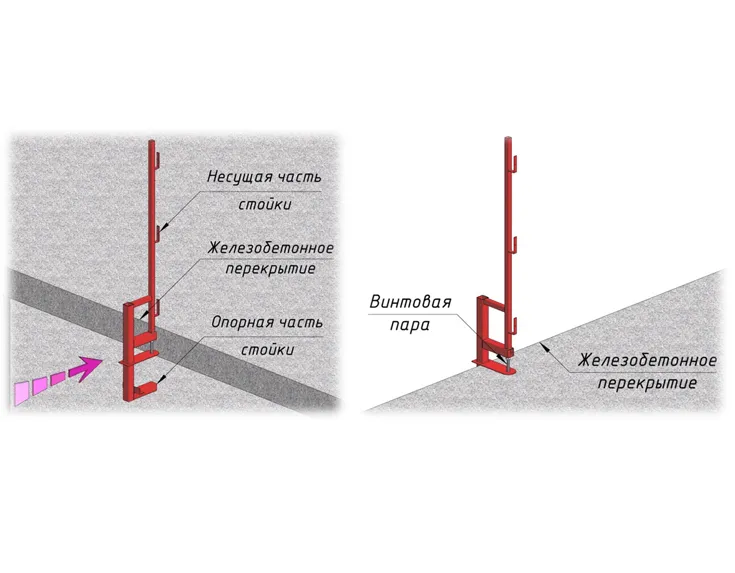

Инвентарные стойки ограждения перекрытий «Стела» представляет собой сварную металлическую конструкцию, изготовленную из прямоугольных труб, равнобокого уголка, листового проката и винтовой пары, с помощью которой оградительная стойка закрепляется на перекрытии.

Конструкция кронштейна ограждения спроектирована и изготовлена в соответствии с ГОСТ 23118-99 «Конструкции стальные строительные. Общие технические условия», ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения стальные.
Технические условия», рабочими чертежами «КД 5262-001-09140107-2014» и другими требованиями и нормами безопасности к данному виду оборудования, установленными в действующих технических нормативных правовых актах.

Конструкция обеспечивает необходимую прочность и жесткость при приложении испытательной нагрузки в горизонтальной плоскости величиной 0,54 кН, предусмотренной в СНиП 2.01.07-85 «Нагрузки и воздействия».

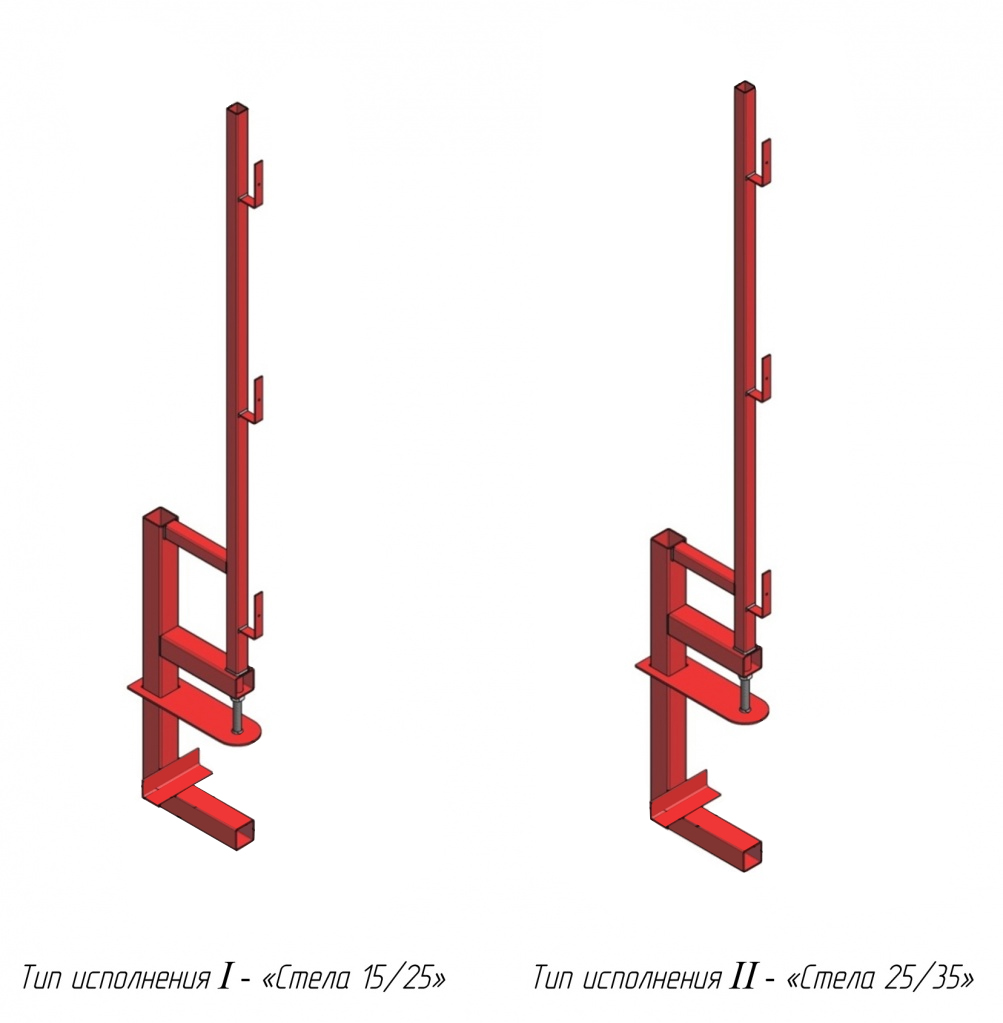

Основные типоразмеры стойки для ограждения «Стела»:

(соответствуют требованиям технической документации на их изготовление.)

Наименование показателей	«Стела 15/25»	«Стела 25/35»
Высота стойки от перекрытия (мм)	1300 мм	1300 мм
Количество ограждающих поясов (шт.)	3 шт.	3 шт.
Шаг установки (м.)	2 - 2,5 м.	2 - 2,5 м.
Допустимая нагрузка (кг.)	80 кг.	80 кг.
Глубина захвата (мм.)	200 мм.	200 мм.
Толщина обхватываемого перекрытия (мм.)	150-250 мм.	250-350 мм.
Максимальный размер профиля: (мм.) бруса доски	40х40 мм. 20х100 мм.	40х40 мм. 20х100 мм.
Габаритные размеры: (мм.) длина ширина высота	250 мм. 150 мм. 1700 мм.	250 мм. 150 мм. 1800 мм.
Масса (кг.)	11,5 кг.	11,5 кг.
